Как выбрать СКС-розетку

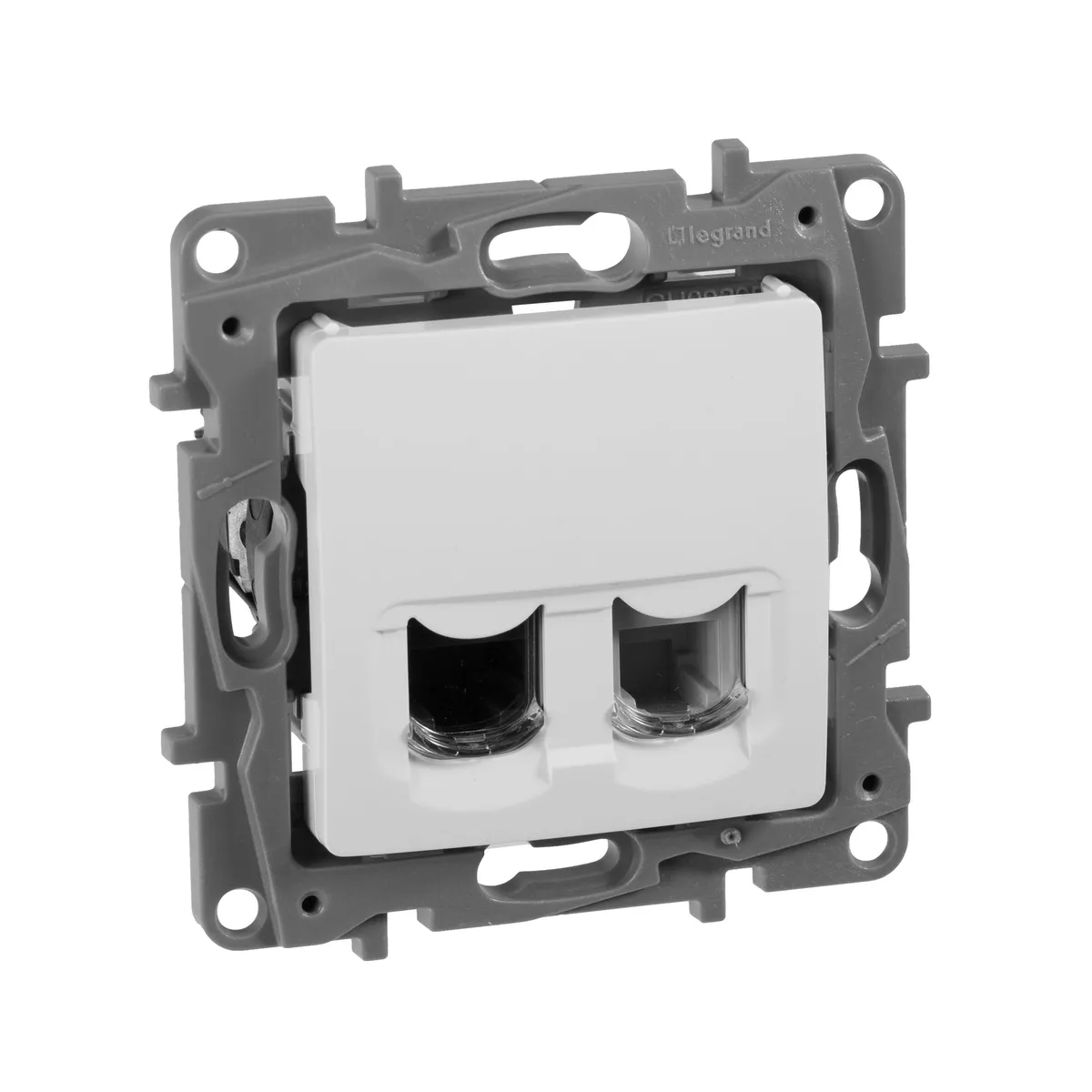

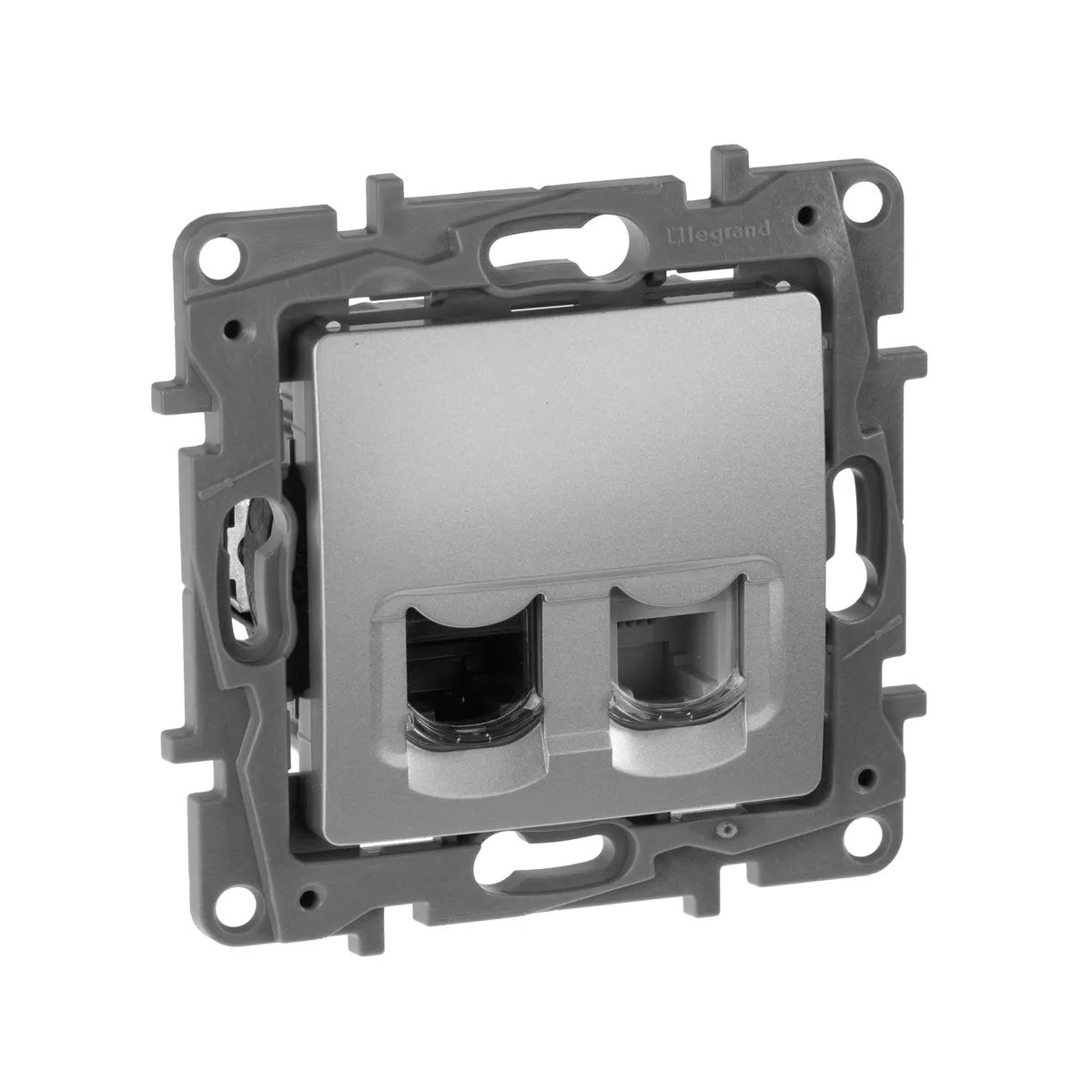

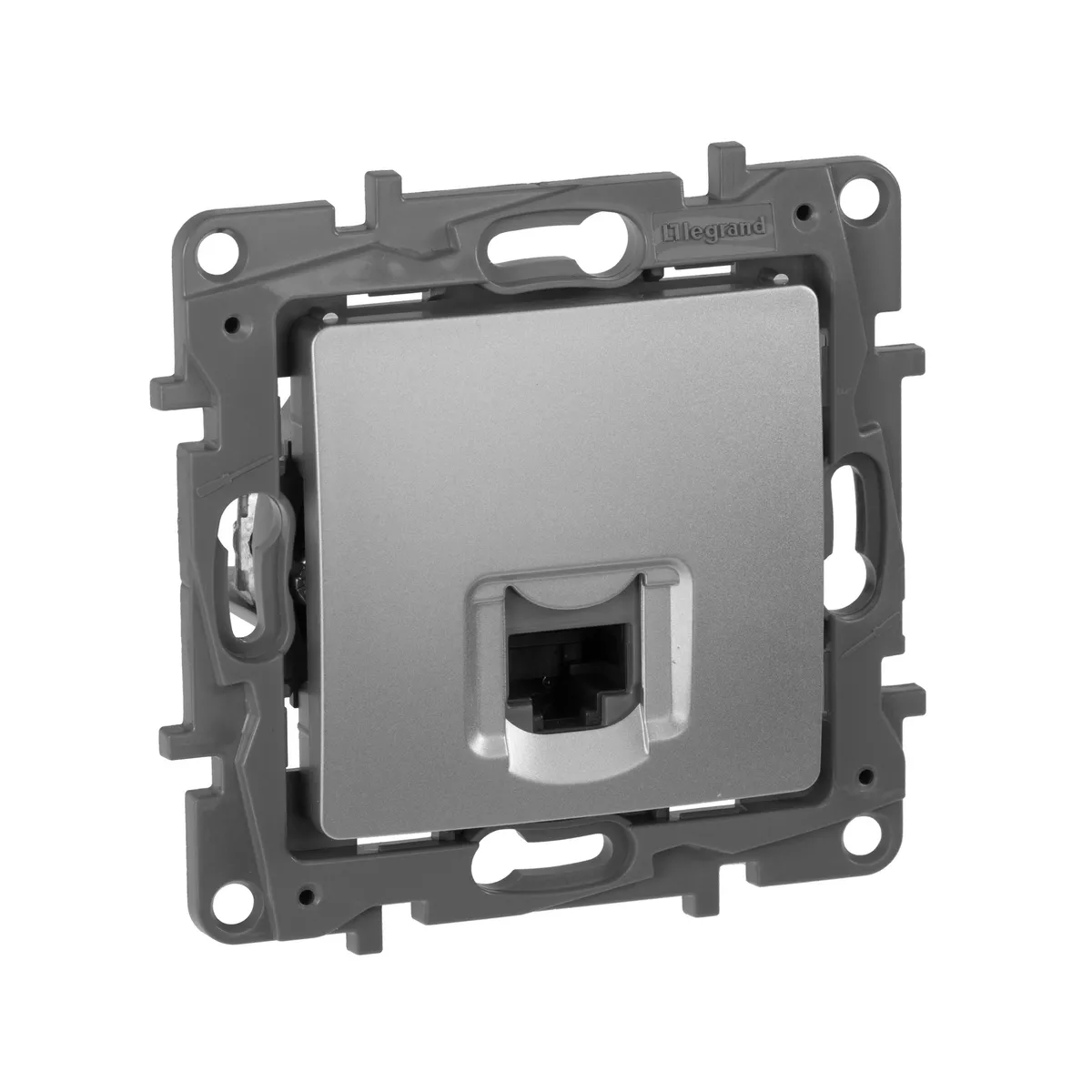

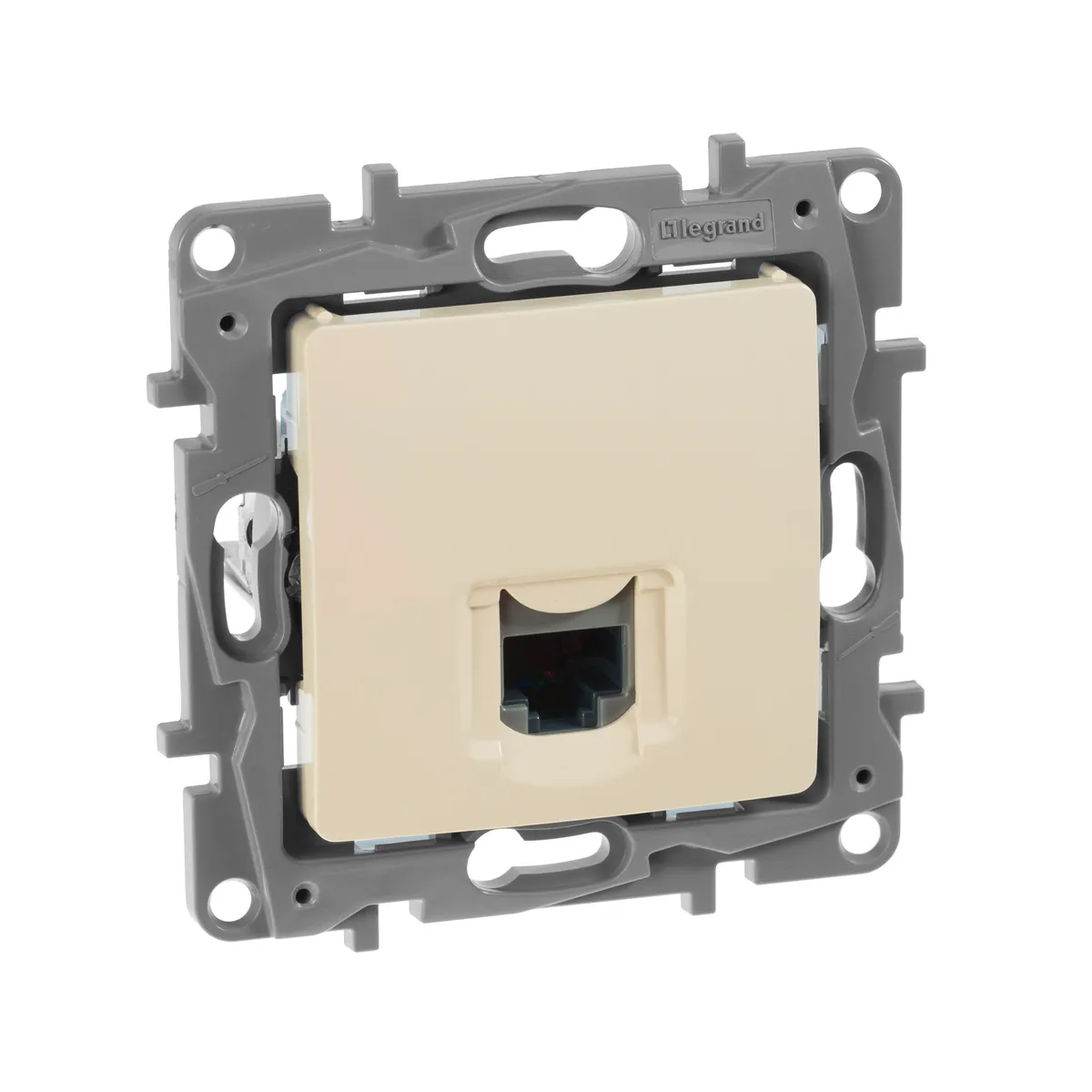

Тип разъёма (RJ45/RJ11) — RJ45 8P8C для всех современных сетей Ethernet (100 Мбит/с, 1 Гбит/с, 10 Гбит/с по витой паре). RJ11 — для аналоговой телефонии (4-pin) или ISDN. RJ45 8P4C — устаревший формат, в новых проектах не применяется.
Категория — Cat.5e (250 МГц, 1 Гбит/с) для офисов; Cat.6 (250 МГц, 1 Гбит/с в полностью экранированных трассах, 10 Гбит/с на 37 м) — стандарт для современных проектов; Cat.6A (500 МГц, 10 Гбит/с на 100 м) — для производительных сетей и ЦОД. Категория шнура и розетки должна совпадать.
Тип монтажа — в подрозетник стандарт 60 мм (в стену с гипсокартоном или штрабой); в кабель-канал (для офисов с открытой проводкой); в напольную коробку (для open-space); в металлический корпус IK10 (для общественных мест с риском вандализма).
Тип крепления модуля в рамке — винтовой (затягивается двумя винтами через рамку, надёжно для нагруженных розеток); защёлка в паз (быстрый монтаж, удобно для мульти-функциональных постов); в распор лапками (для подрозетников без винтового крепежа).
Экранирование — UTP (без экрана) для офисов и обычных сетей; FTP / STP (с экраном) — для ЦОД, медицинских и промышленных сетей с электромагнитными помехами. Категория экрана должна быть пропускной по всей трассе (кабель + патч-корд + розетка).
Цвет и серия — серия должна совпадать с серией электрических розеток на одном посте (Schneider Unica, Wessen 59, Systeme Electric Atlas Design, IEK BRITE) для эстетики. Стандартные цвета: белый, кремовый, перламутр, чёрный — для дизайнерских интерьеров серебро/графит.
Способ подключения проводов (IDC/Krone vs зажим) — IDC-разъёмы (110, KronePunch) — стандарт TIA-568, не требуют зачистки изоляции, контакт при опрессовке. Винтовые зажимы — для бытового использования с вилочным разъёмом, не дают качества Cat.6+.

Часто задаваемые вопросы

Cat.5e vs Cat.6 — что выбрать?

Cat.5e — 1 Гбит/с на 100 м, дешевле, достаточно для офисов с не более чем 1G-серверами. Cat.6 — 10 Гбит/с на 37 м, 1 Гбит/с на 100 м с большим запасом по NEXT. Для новых проектов с горизонтом 5–10 лет берут Cat.6 — стоит на 10–15% дороже Cat.5e, но обеспечивает совместимость с 10G-картами и WiFi-6 точками. Cat.6A — для ЦОД и точек подключения серверов.

В чём разница между T568A и T568B?

Это два варианта разводки 8 пар проводов в коннекторе RJ45. Электрически идентичны, разница только в порядке цветов: A (зелёный-2 первая пара) — для жилых СКС, B (оранжевый-2 первая пара) — для офисных. В одном объекте используют один стандарт; T568B встречается чаще в России. Розетка обычно поддерживает оба — выбор делает монтажник.

Можно ли подключить 2 ПК к одной розетке RJ45?

Технически да через дополнительный switch, но не рекомендуется — нарушается схема СКС, теряется индивидуальный учёт и гибкость. Правильно — две розетки на рабочем месте, каждая отдельным кабелем до коммутационного шкафа. Для временного решения подойдёт 5-портовый mini-switch.

Что значит «коннектор IDC» и «keystone»?

IDC (Insulation Displacement Connector) — контакт, прорезающий изоляцию провода при защёлкивании, не требует зачистки. Keystone — стандарт сменного модуля (16×26 мм), который вставляется в любую совместимую панель/розетку. Современные розетки СКС — keystone с IDC-врезкой; старые требовали обжима в коннекторе RJ45 на проводе.

Нужно ли экранирование (FTP/STP) в обычном офисе?

В офисе с обычным освещением и силовыми кабелями на расстоянии >30 см — нет. UTP Cat.5e/Cat.6 покрывает требования. Экранированные кабели нужны: в близости к мощным ЭМ-источникам (силовые шкафы, моторы, медоборудование), в трассах через гермозоны, в ЦОДе при плотных стойках. Экранирование требует заземления — иначе работает антенной.

Как тестируется розетка после монтажа?

Кабельным сертификатором (Fluke DSX, NETSCOUT) с тестом по TIA-568 / ISO/IEC 11801: проверяются NEXT (перекрёстные наводки), FEXT, Return Loss, Insertion Loss, Length, Wire Map. Для Cat.6 в офисе тест в режиме Channel Test — кабель + патч-корды до 90 м. Дешёвый «прозвонщик» с 8 светодиодами проверяет только разводку, не качество.

Почему розетки бывают разной глубины?

Глубокие (45 мм) — для случаев, когда сзади много места; тонкие (28 мм) — для установки в кабель-канал или мелкий подрозетник. Современные модули СКС глубиной 22–28 мм совместимы практически с любым подрозетником 60 мм. Глубина указывается без декоративной рамки.

Как пометить розетки в офисе?

По ISO/IEC 11801 каждая розетка маркируется по схеме «Этаж-Зона-Номер» (например, F2-A12 — этаж 2, зона A, точка 12). Маркировка наносится на лицевую панель и на кабель в коммутационной. Шкафная маркировка должна совпадать с патч-кордами. Это упрощает поиск и обслуживание сети.
