Как выбрать выключатель нагрузки (рубильник)

Номинальный ток — главный параметр выбора. Ток рубильника должен быть равен или на ступень выше номинала вводного автомата. Для квартирных и офисных щитов обычно достаточно 100–125 А, для промышленных вводов — 400–1250 А и выше.
Количество полюсов — для однофазных сетей (220 В) используются 1- или 2-полюсные модели, для трёхфазных (380 В) — 3- или 4-полюсные. Четвёртый полюс подключает нейтраль и обеспечивает полное обесточивание цепи.
Категория применения — определяет тип коммутируемой нагрузки. AC-21: активные нагрузки (нагреватели, освещение). AC-22: смешанные активно-индуктивные нагрузки. AC-23: высокоиндуктивные нагрузки — электродвигатели, насосы, компрессоры. Для отключения двигателей обязательно выбирайте AC-23.
Способ монтажа — модульные аппараты на DIN-рейку удобны для щитовых решений, рубильники с болтовым подключением применяются при вводе мощных кабелей, штекерные — в системах с быстрой заменой.
Напряжение сети — убедитесь, что номинальное напряжение аппарата соответствует сети: 220/230 В для однофазной или 380/400 В для трёхфазной.
Дополнительные функции — реверсивные (перекидные) рубильники позволяют переключаться между двумя источниками питания. Модели с возможностью навески замка обеспечивают безопасную изоляцию при техническом обслуживании.

Часто задаваемые вопросы

Чем выключатель нагрузки отличается от обычного рубильника?

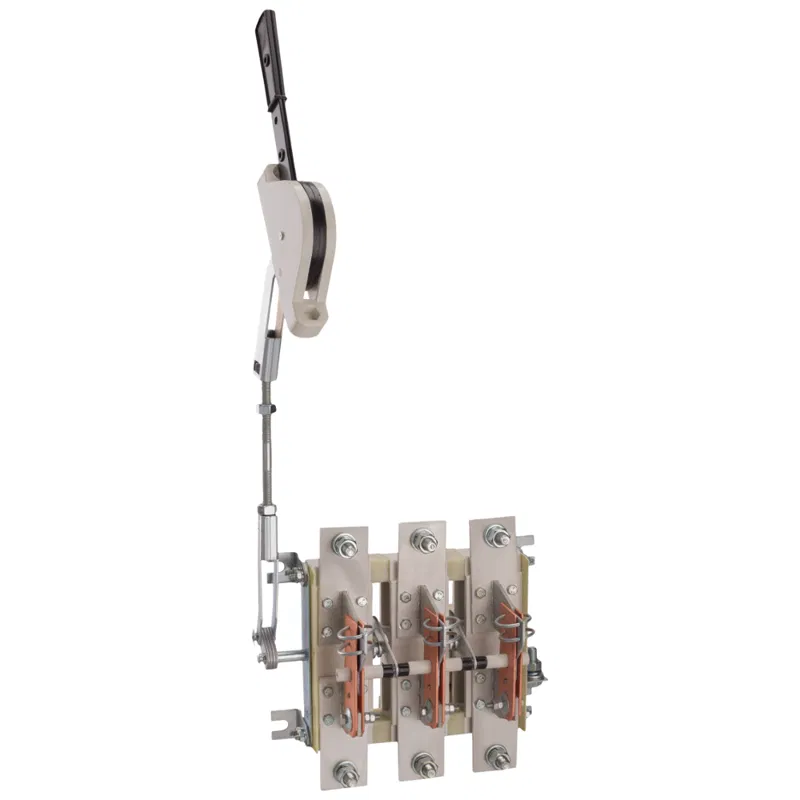

Рубильник (разъединитель) предназначен для коммутации цепей преимущественно без нагрузки — он не имеет дугогасительных камер. Выключатель нагрузки оснащён дугогасительными камерами и рассчитан на регулярное включение и отключение рабочих токов в штатном режиме. На практике оба термина часто используются как синонимы.

Чем рубильник отличается от автоматического выключателя?

Автоматический выключатель защищает цепь от перегрузки и короткого замыкания и срабатывает автоматически. Рубильник — только ручной коммутационный аппарат без функции автоматической защиты. Согласно ПУЭ, перед счётчиком рекомендуется устанавливать рубильник для удобного обесточивания, а защиту обеспечивает автомат, расположенный после него.

Нужен ли рубильник на вводе, если уже стоит автомат?

Это зависит от требований проекта и ПУЭ. На вводе перед счётчиком нередко устанавливают рубильник для быстрого полного обесточивания объекта. Автомат после счётчика выполняет функцию защиты. В промышленных объектах рубильник на вводе является обязательным элементом схемы электроснабжения.

Можно ли использовать рубильник для отключения электродвигателя?

Да, но только при правильном выборе категории применения. Для отключения электродвигателей, насосов и другого индуктивного оборудования необходим выключатель нагрузки категории AC-23. Аппараты категорий AC-21 и AC-22 предназначены для активных и смешанных нагрузок.

Как правильно выбрать число полюсов рубильника?

Для однофазной сети 220 В выбирайте 1- или 2-полюсный аппарат (2P отключает также нейтраль). Для трёхфазной сети 380 В — 3- или 4-полюсный. Четырёхполюсный рубильник (4P) обеспечивает полное отключение всех фаз и нейтрали, что обязательно для систем заземления TN-C-S и TN-S.

Что такое реверсивный рубильник и когда он нужен?

Реверсивный (перекидной) рубильник позволяет вручную переключить нагрузку между двумя источниками питания — основным и резервным (генератор, ИБП, вторая линия). Механическая блокировка исключает одновременное подключение обоих источников. Применяются в коттеджах, производственных объектах и медицинских учреждениях.

Какой ток выбрать для рубильника на вводе в дом или квартиру?

Номинальный ток рубильника должен быть не меньше номинала вводного автоматического выключателя. Для стандартной квартиры с вводным автоматом 50–63 А подойдёт рубильник на 63–100 А. Для частного дома с электрическим отоплением — 100–160 А. Запас по току повышает надёжность и ресурс аппарата.
