Устройство защиты от импульсных перенапряжений класс 1 Iimp 25кА (10/350мкс) 1P EKF spd-t1-1p
Article: spd-t1-1p
ETIM: EC000941
9568 ₽
Price list (incl. VAT):
14706 ₽
MRP (incl. VAT):
7843 ₽
Available May 20
Availability
| Warehouse | Qty | Unit | Ready for pickup | Delivery to Смоленск | |
|---|---|---|---|---|---|
|
Склад производителя
Available
|
26 | шт | May 20 | May 20 |
Select a warehouse to order
УЗИП Тип 1 (класс 1) применяются для защиты от больших импульсных перенапряжений (удар молнии, мощный бросок напряжения в режиме КЗ). Устанавливаются в местах возможного прямого попадания молнии в ВЛ электропитания или в качестве 1-ой ступени защиты в системе внешней молниезащиты объекта. Испытание и нормирование УЗИП класса I осуществляется импульсным током Iimp – 10/350 мкс, номинальным разрядным током In – 8/20 мкс, импульсным напряжением – 1,2/50 мкс. Устанавливаются УЗИП класса 1 к примеру, в щит учета на опоре, снаружи дома (до счетчика), в главном распределительном щите объекта (ГРЩ) или во вводном-распределительном устройстве (ВРУ).
| Встроенный предохранитель на входе | Нет |
| Исполнение полюсов | 1 |
| Класс 2 | Нет |
| Конструктивный размер(габарит) | 1 модуль |
| Конфигурация системы DC | Нет |
| Конфигурация системы IT | Нет |
| Конфигурация системы TN | Да |
| Конфигурация системы TN-C | Да |
| Конфигурация системы TN-C-S | Да |
| Конфигурация системы TN-S | Да |
| Конфигурация системы TT | Да |
| Максимальное сечение жесткого проводника (однопроволочный/многопроволочный) | 25 кв.мм |
| Максимальное сечение жесткого проводника (однопроволочный/многопроволочный) | 25 кв.мм |
| Максимальный разрядный ток (8/20) | 50 кА |
| Наибольшее длительное напряжение переменного тока АС | 275 В |
| Номинальное напряжение переменного тока АС | .22 В |
| Номинальное напряжение постоянного тока DС | 0 В |
| Номинальный импульсный ток (8/20) | 25 кА |

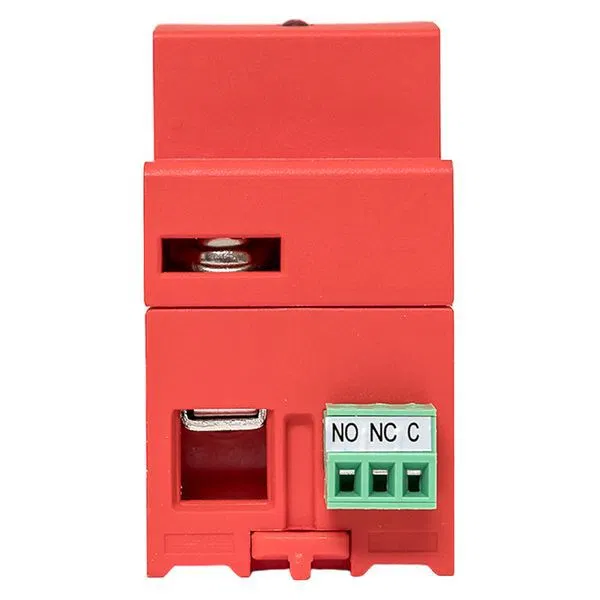

| С контактом для дистанционной сигнализации | Да |
| Сечение жесткого проводника по | 35 кв.мм |
| Сечение жесткого проводника с | 6...35 кв.мм |
| Сигнализация в устройстве | Оптический |
| Система заземления | Прочее |

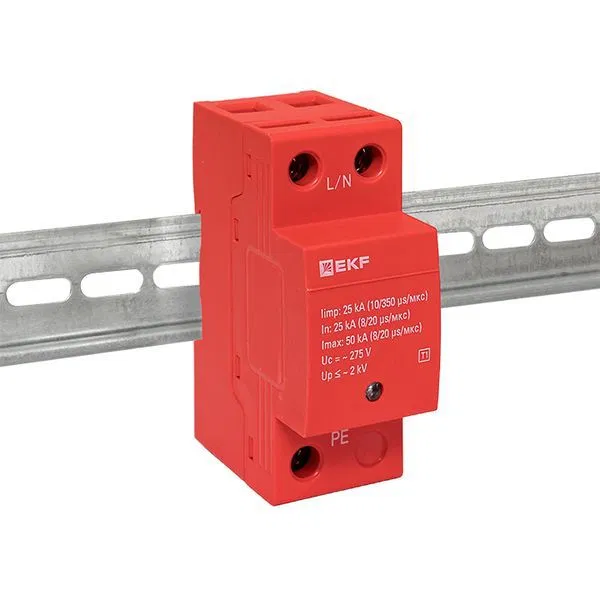

| Способ монтажа | DIN-рейка (с O-профилем) 15 мм |
| Степень защиты IP | IP20 |
| Уровень напряжения защиты | 2 кВ |
| Уровень напряжения защиты, тип l-pe/n-pe | 2 кВ |
| Число токопроводящих жил (без заземления) | 1 |
