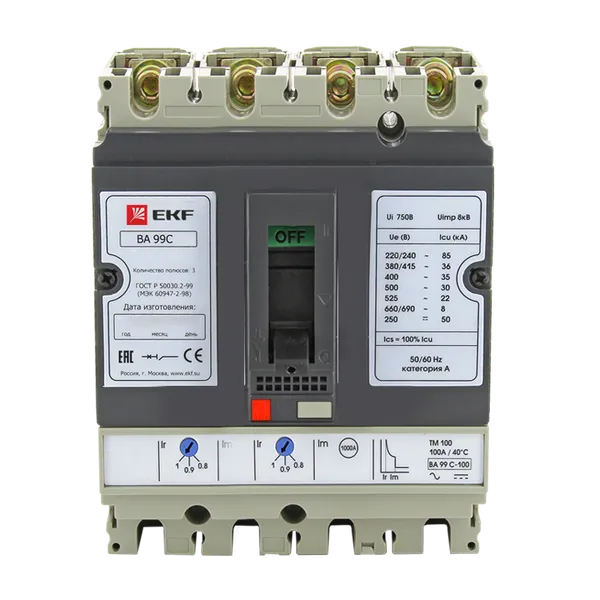

Выключатель автоматический в литом корпусе ВА-99C 100/80А 3P+N 35кА с термомагнитным расцепителем EKF mccb99C-100-80+N
Article: mccb99C-100-80+N
ETIM: EC000228
19560 ₽
Price list (incl. VAT):
19239 ₽
MRP (incl. VAT):
16033 ₽
Preorder
Выключатель ВА-99С выполнен в виде моноблока и состоит из основания и крышки с фальш-панелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» – для проверки механизма отключения выключателя.Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, блок ротоактивных контактов с двумя дугогасительными камерами представляет собой жесткую сборку в отдельном корпусе, механизма управления, блока защиты от сверхтоков и перегрузки (расцепителя). Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.
| Вид подключения главной электрич цепи | Передняя сторона |
| Встроенная защита от замыканий на землю | Нет |
| Встроенный моторный привод | Нет |
| Диапазон кратк задержки расцеп короткого замык | 320...800 А |
| Диапазон настройки устройства защиты от перегрузки по | 80 А |
| Диапазон настройки устройства защиты от перегрузки с | 64...80 А |
| Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по | 800 А |
| Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с | 800 А |
| Имеется указатель расцепления | Да |
| Количество вспомогательных замыкающих контактов | 0 |
| Количество вспомогательных размыкающих контактов | 0 |
| Количество полюсов | 4 |
| Конструктивное исполнение | Комплектное устройство в корпусе |
| Монтаж на DIN-рейку (O-типа) опционально | Нет |
| Моторный привод опционально | Да |
| Номинальная предельная наибольшая отключающая способность Icu при 400 В, 50 Гц | 35 кА |
| Номинальное напряжение по | 690 В |
| Номинальное напряжение с | 400...690 В |
| Номинальный ток длительной нагрузки Iu | 80 А |
| Подходит для монтажа на DIN-рейку | Нет |
| С защитой по минимальному напряжению | Нет |
| Степень защиты IP | IP30 |
| Тип изделия/компонента | Выключатель автоматический в литом корпусе |
| Тип присоединения главной электрической цепи | Болтовое соединение |
| Тип элемента управления | Рычажковый (перекидной рычаг) |
