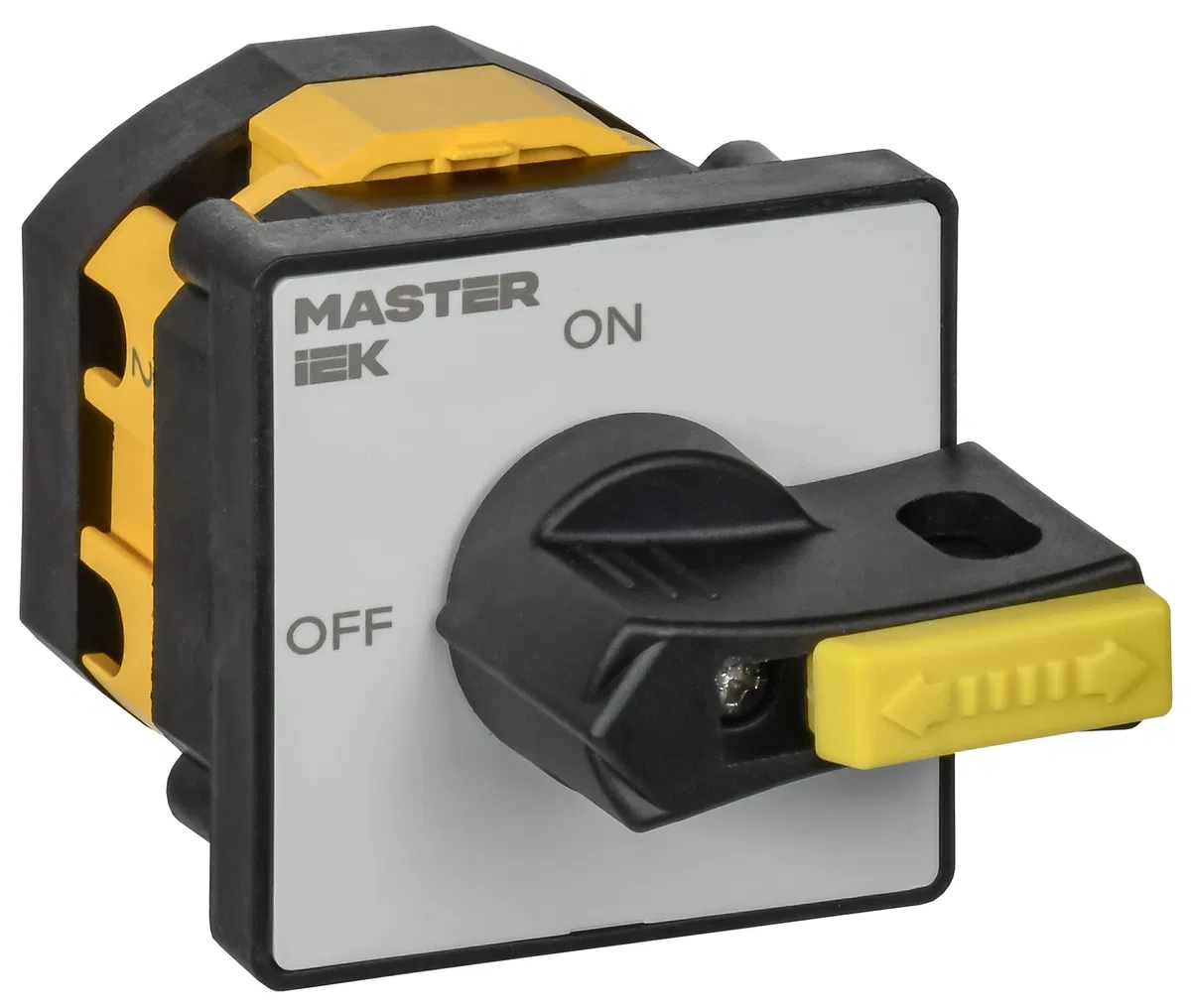

Переключатель кулачковый стандартная рукоятка 10А схема 274 IEK MI-CS10-010-274

SKU: MI-CS10-010-274 ETIM: EC002611

1581 ₽

Кратность заказа: 90 шт

Наличие по складам

IEK Щербинка 27 августа · Доставка в Смоленская область 3 сентября 208 шт Под заказ РЦ Тверь 12 августа · Доставка в Смоленская область 24 августа 8 шт Под заказ

Описание Характеристики Отзывы

Исполнение в качестве вспомогательного/ремонтного выключателя Да

Исполнение в качестве главного выключателя Да

Количество вспомогательных замыкающих контактов 0

Количество вспомогательных размыкающих контактов 0

Количество положений переключателя 2

Количество полюсов 4

Комплектное устройство в корпусе Нет

Конструктивное исполнение Встраиваемое устройство

Максимальное номинальное рабочее напряжение Ue переменного тока AC 690 В

Мех износостойкость 0,3

Модульное исполнение Да

Номер электрической схемы 274

Номин импульсное выдерживаемое напряжение 4

Номин мощность при AC-2 230 В 2

Номин мощность при AC-2 400 В 3

Номин мощность при AC-23 230 В 3

Номин мощность при AC-23 400 В 5

Номин мощность при AC-3 230 В 1

Номин мощность при AC-3 400 В 2

Номин мощность при AC-4 230 В 0,37

Номин мощность при AC-4 400 В 0,55

Номин раб напряжение AC контактов 230; 400; 690

Номин раб напряжение DC контактов 24; 48; 110; 220

Номин рабочий ток Ie при АС-2 230 В 5,5

Номин рабочий ток Ie при АС-2 400 В 5,5

Номин рабочий ток Ie при АС-21 АС-22 230 В 10

Номин рабочий ток Ie при АС-21 АС-22 400 В 10

Номин рабочий ток Ie при АС-23 230 В 7,5

Номин рабочий ток Ie при АС-23 400 В 6,5

Номин рабочий ток Ie при АС-3 230 В 1,75

Номин рабочий ток Ie при АС-3 400 В 1,75

Номин рабочий ток Ie при АС-4 230 В 2

Номин рабочий ток Ie при АС-4 400 В 2

Номин тепловой ток Ith 10

Номин условный ток короткого замыкания Icn 3

Номинальная способность к присоединению 2,5

Номинальное напряжение 690 В

Номинальное напряжение изоляции Ui 690 В

Номинальное напряжение постоянного тока с 24; 48; 110; 220 В

Номинальный ток длительной нагрузки Iu 10.0 А

Обозначение положений ОТКЛ-ВКЛ

Подходит для закрепления на лицевой панели Да

Подходит для монтажа на основании Нет

Подходит для промежуточного монтажа Да

Подходит для распределительного щита Нет

Размер передней панели 48х48 мм

С блоком управления Нет

С возвратом в нулевое положение Нет

С нулевым положением Да

Сечение многопроволочного гибкого проводника с 1,5…4 кв.мм

Степень защиты (IP) лицевой стороны IP40

Степень защиты - IP в оболочке IP40

Степень защиты - IP сторона контактов IP00

Степень защиты IP IP20

Температура эксплуатации с -5…40 град.C

Тип выключателя Многоступенчатый переключатель

Тип изделия/компонента Кулачковый переключатель

Тип конструкции Открытое

Тип присоединения главной электрической цепи Винтовое соединение

Тип элемента управления Короткая поворотная ручка (узкий хват)

Ток предохранителя qG 12

Фиксация положения переключателя Да

Функция переключения Многоступенчатый переключатель

Цвет Черный

Электр износостойкость 0,0015

Переключатель кулачковый стандартная рукоятка 10А схема 274 IEK MI-CS10-010-274
