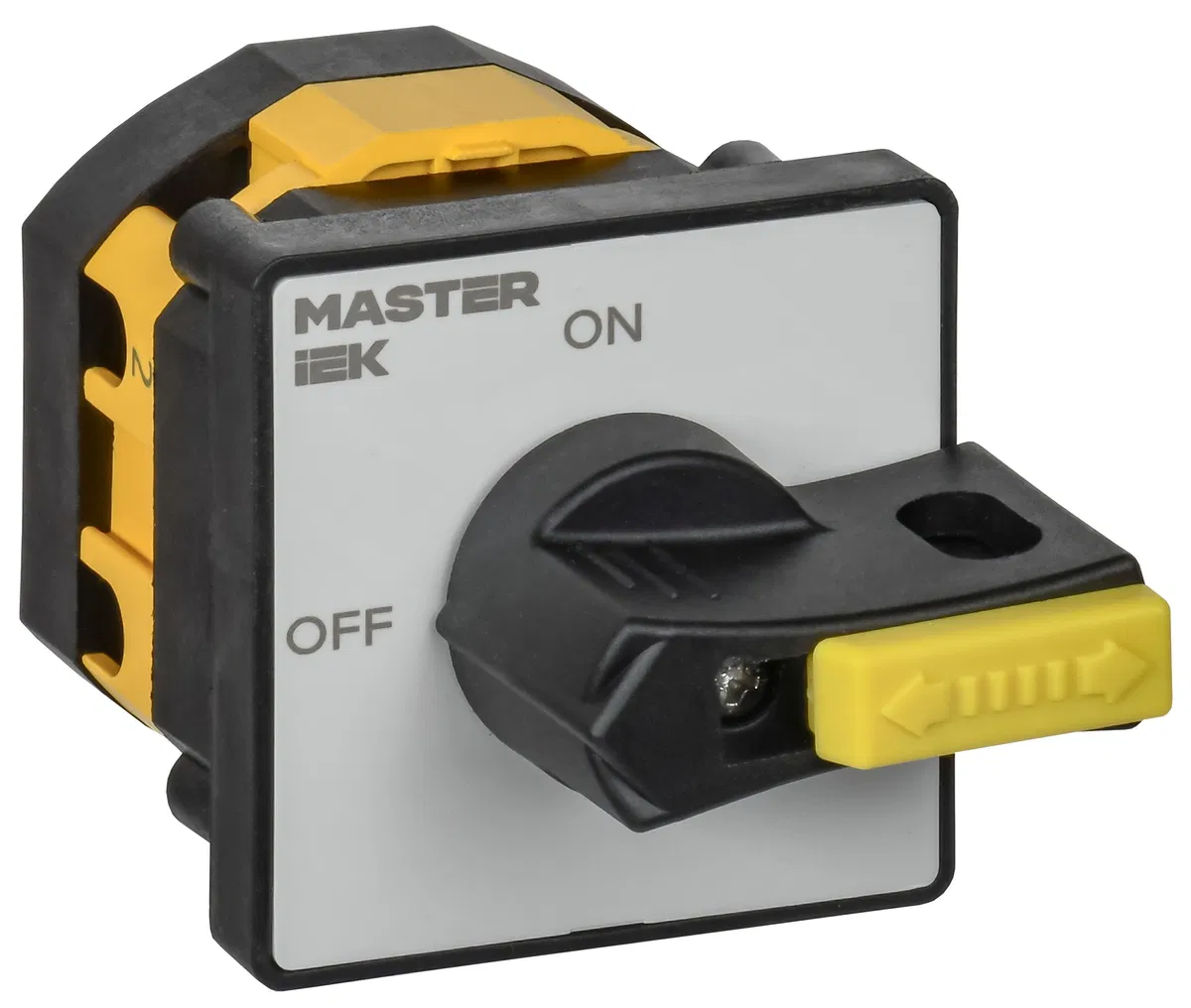

Переключатель кулачковый стандартная рукоятка 40А схема 92 MI-CS10-040-092 IEK
Артикул: MI-CS10-040-092
ETIM: EC002611
2842 ₽
Прайс-лист (с НДС):
2647 ₽
МРЦ (с НДС):
2330 ₽
Предзаказ
Описание отсутствует
| Исполнение в качестве вспомогательного/ремонтного выключателя | Да |
| Исполнение в качестве главного выключателя | |
| Количество вспомогательных замыкающих контактов | 0 |
| Количество вспомогательных размыкающих контактов | 0 |
| Количество положений переключателя | 2 |
| Количество полюсов | 4 |
| Комплектное устройство в корпусе | Нет |
| Конструктивное исполнение | Встраиваемое устройство |
| Максимальное номинальное рабочее напряжение Ue переменного тока AC | 690 В |
| Мех износостойкость | 0,3 |
| Модульное исполнение | Да |
| Номер электрической схемы | 92 |
| Номин импульсное выдерживаемое напряжение | 4 |
| Номин мощность при AC-23 230 В | 1 |
| Номин мощность при AC-23 400 В | 1 |
| Номин мощность при AC-3 230 В | 9 |
| Номин мощность при AC-3 400 В | 1 |
| Номин раб напряжение AC контактов | 230; 400; 690 |
| Номин раб напряжение DC контактов | 24; 48; 110; 220 |
| Номин рабочий ток Ie при АС-2 230 В | 24 |
| Номин рабочий ток Ie при АС-2 400 В | 24 |
| Номин рабочий ток Ie при АС-21 АС-22 230 В | 40 |
| Номин рабочий ток Ie при АС-21 АС-22 400 В | 40 |
| Номин рабочий ток Ie при АС-23 230 В | 35 |
| Номин рабочий ток Ie при АС-23 400 В | 35 |
| Номин рабочий ток Ie при АС-3 230 В | 12 |
| Номин рабочий ток Ie при АС-3 400 В | 12 |
| Номин тепловой ток Ith | 40 |
| Номин условный ток короткого замыкания Icn | 10 |
| Номинальная способность к присоединению | 10 |
| Номинальное напряжение | 690 В |
| Номинальное напряжение изоляции Ui | В |
| Номинальное напряжение постоянного тока с | 24; 48; 110; 220 В |
| Номинальный ток длительной нагрузки Iu | 40 А |
| Обозначение положений | ОТКЛ-ВКЛ |
| Подходит для закрепления на лицевой панели | Да |
| Подходит для монтажа на основании | Нет |
| Подходит для промежуточного монтажа | Да |
| Подходит для распределительного щита | Нет |
| Размер передней панели | 65х65 мм |
| С блоком управления | |
| С возвратом в нулевое положение | Нет |
| С нулевым положением | Да |
| Сечение многопроволочного гибкого проводника с | 4…10 кв.мм |
| Степень защиты (IP) лицевой стороны | IP40 |
| Степень защиты - IP в оболочке | IP40 |
| Степень защиты - IP сторона контактов | IP00 |
| Степень защиты IP | |
| Температура эксплуатации с | -5…40 град.C |
| Тип выключателя | Многоступенчатый переключатель |
| Тип изделия/компонента | Кулачковый переключатель |
| Тип конструкции | Открытое |
| Тип присоединения главной электрической цепи | Винтовое соединение |
| Тип элемента управления | Короткая поворотная ручка (узкий хват) |
| Ток предохранителя qG | 80 |
| Фиксация положения переключателя | Да |
| Функция переключения | Многоступенчатый переключатель |
| Цвет | Черный |
| Электр износостойкость | 0,0015 |
