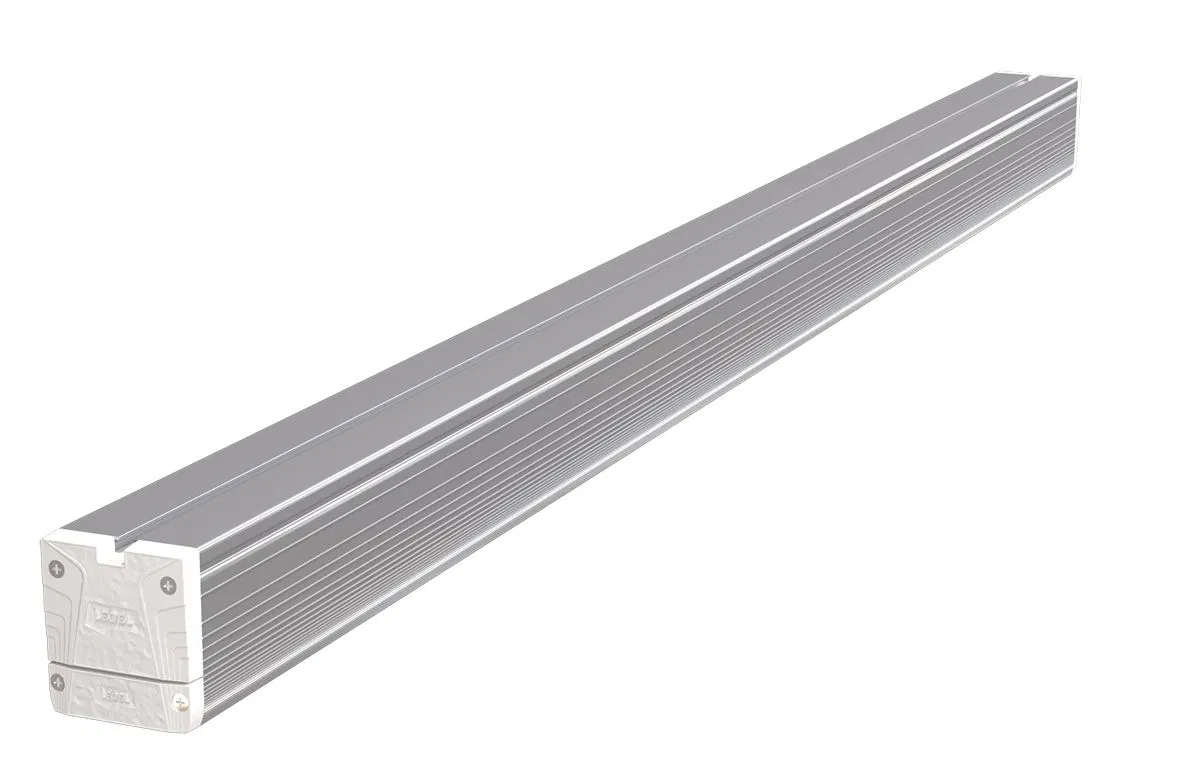

Светильник L-fusion Retail MG/50/Д/840/03/МТ/IKVI-32/220AC IP40 LEDEL FRMG55-112-114-13
Артикул: FRMG55-112-114-13
ETIM: EC002892
14315 ₽
Прайс-лист (с НДС):
12884 ₽
Предзаказ
Новая линейка серии L-fusion для освещения торговых пространств, а также логистических объектов. Система крепления MG позволяет соединить светильники между собой в непрерывные магистральные секции до 40 м, а также создавать декоративные геометрические композиции, благодаря угловым элементам.
| Внешний диаметр | - мм |
| Встроенная высота/глубина | - мм |
| Высота/глубина | 97 мм |
| Диапазон раб напряжений | 165...430 |
| Диапазон рабочих температур | -60...40 |
| Длина | 1518 мм |
| Длина | 1518 мм |
| Индекс цветопередачи | 80-89 (класс 1B) |
| Класс защиты от поражения электрическим током | I |
| Климатическое исполнение | УХЛ2 |
| Коэф пульсации светового потока | ≤ 2 |
| Коэффициент мощности | ≥ 0,95 |
| Максимальная мощность | 50 Вт |
| Материал корпуса | Алюминий |
| Материал корпуса | Алюминий |
| Материал плафона / рассеивателя | Пластик опаловый/матовый |
| Номин частота | 50 |
| Номинальное напряжение с | 220 В |
| Номинальный световой поток | 7000 лм |
| ПРА в комплекте | Нет |
| Подходит для крепления к потолку | Да |
| Подходит для лампы мощностью с | 50 Вт |
| Подходит для монтажа на стену | Нет |
| Подходит для организации световых линий | Да |
| Подходит для открытого монтажа | Нет |
| Подходит для подвесного монтажа | Да |
| Подходит для числа источников света | 1 |
| Подходят для аварийного освещения | Нет |
| Предназначен для встроенного монтажа | Нет |
| Род тока | Переменный (AC) |
| С датчиком движения | Нет |
| Сечение жилы | .75 кв.мм |
| Специальное применение | Прочее |
| Способ монтажа | |
| Степень защиты IP | IP40 |
| Тип кривой силы света | Д |
| Тип лампы | Светодиодная незаменяемая |
| Угол светового излучения | 120 |
| Устройство управления | Светодиодный драйвер |
| Цветовая температура с | 4000 К |
| Цоколь (патрон) лампы | Прочее |
| Ширина | 51 мм |
| Энергоэффективность светильника | 140.0 |
