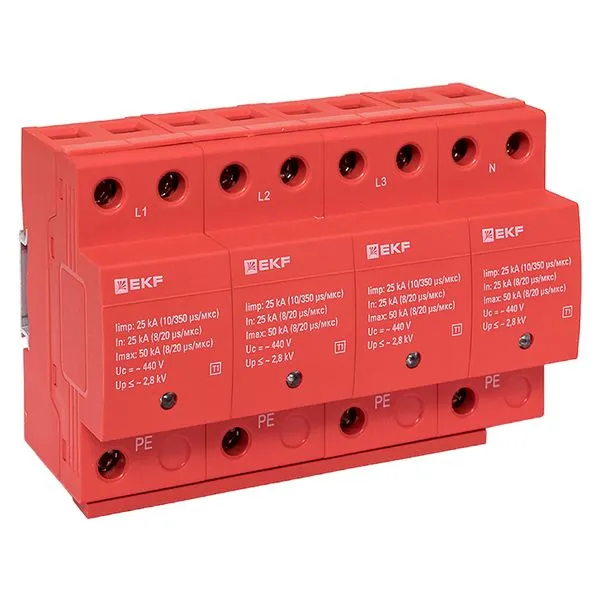

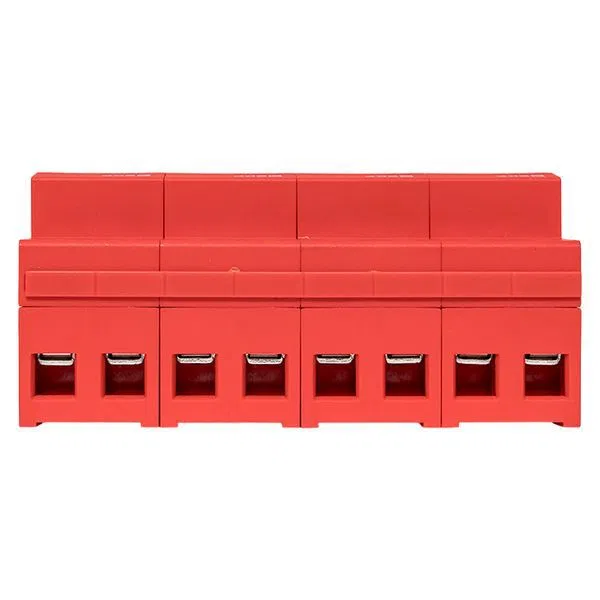

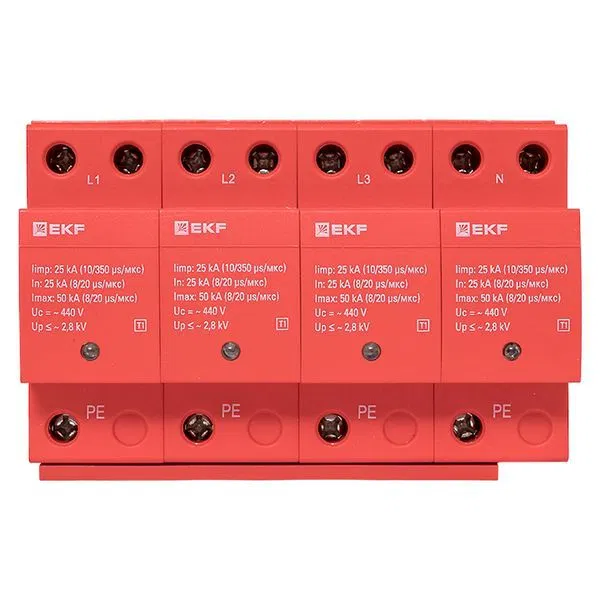

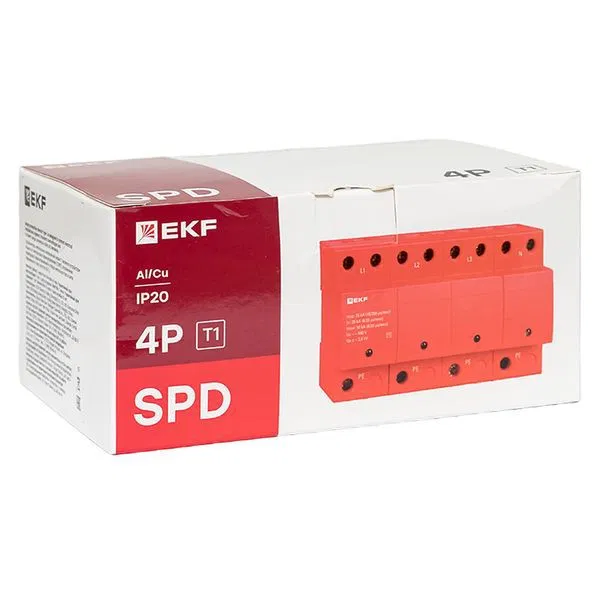

Устройство защиты от импульсных перенапряжений Класс 1 Iimp 25kA (10/350μs) 4P EKF spd-t1-4p
Артикул: spd-t1-4p
ETIM: EC000941
35609 ₽
Прайс-лист (с НДС):
54727 ₽
МРЦ (с НДС):
29188 ₽
Доступен 19 мая
Наличие
| Склад | Кол-во | Ед. изм. | Готовность к выдаче | Доставка в Смоленск | |
|---|---|---|---|---|---|
|
Склад производителя
Доступен
|
12 | шт | 19 мая | 19 мая |
Выберите склад для заказа
УЗИП Тип 1 (класс 1) применяются для защиты от больших импульсных перенапряжений (удар молнии, мощный бросок напряжения в режиме КЗ). Устанавливаются в местах возможного прямого попадания молнии в ВЛ электропитания или в качестве 1-ой ступени защиты в системе внешней молниезащиты объекта. Испытание и нормирование УЗИП класса I осуществляется импульсным током Iimp – 10/350 мкс, номинальным разрядным током In – 8/20 мкс, импульсным напряжением – 1,2/50 мкс. Устанавливаются УЗИП класса 1 к примеру, в щит учета на опоре, снаружи дома (до счетчика), в главном распределительном щите объекта (ГРЩ) или во вводном-распределительном устройстве (ВРУ).
| Встроенный предохранитель на входе | Нет |
| Исполнение полюсов | 4 |
| Класс 2 | Нет |
| Конструктивный размер(габарит) | 4 модуля |
| Конфигурация системы DC | Нет |
| Конфигурация системы IT | Нет |
| Конфигурация системы TN | Да |
| Конфигурация системы TN-C | Да |
| Конфигурация системы TN-C-S | Да |
| Конфигурация системы TN-S | Да |
| Конфигурация системы TT | Да |
| Максимальное сечение жесткого проводника (однопроволочный/многопроволочный) | 25 кв.мм |
| Максимальное сечение жесткого проводника (однопроволочный/многопроволочный) | 25 кв.мм |
| Максимальный разрядный ток (8/20) | 50 кА |
| Наибольшее длительное напряжение переменного тока АС | 275 В |
| Номинальное напряжение переменного тока АС | .22 В |
| Номинальное напряжение постоянного тока DС | 0 В |
| Номинальный импульсный ток (8/20) | 25 кА |

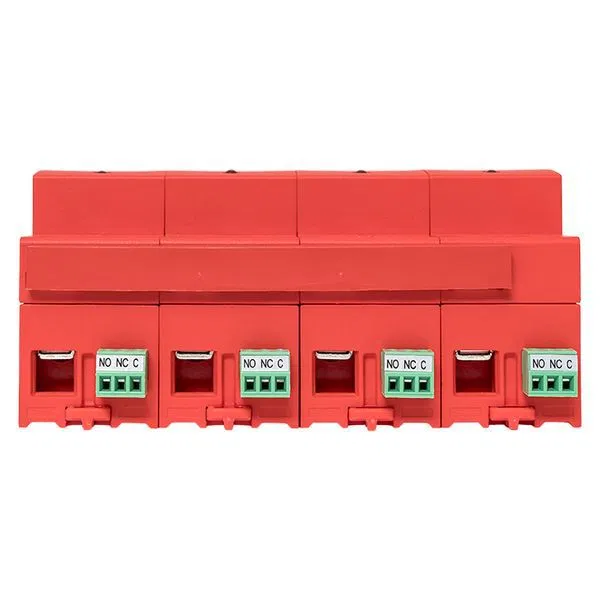

| С контактом для дистанционной сигнализации | Да |
| Сечение жесткого проводника по | 35 кв.мм |
| Сечение жесткого проводника с | 6...35 кв.мм |
| Сигнализация в устройстве | Оптический |
| Система заземления | Прочее |

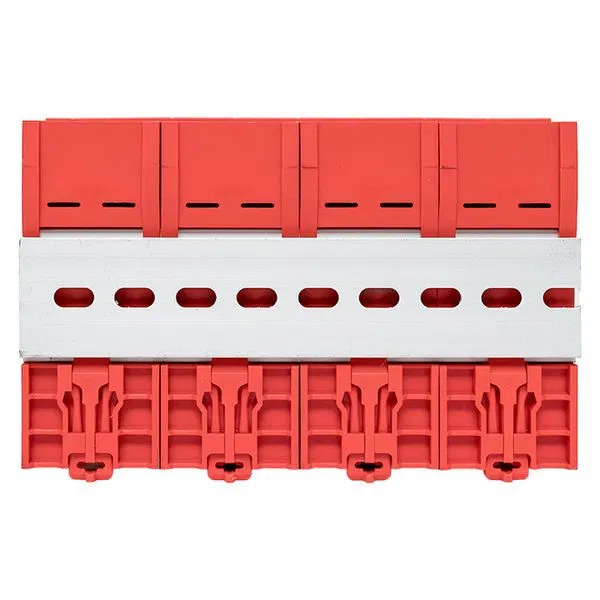

| Способ монтажа | DIN-рейка (с O-профилем) 15 мм |
| Степень защиты IP | IP20 |
| Уровень напряжения защиты | 2 кВ |
| Уровень напряжения защиты, тип l-pe/n-pe | 2 кВ |
| Число токопроводящих жил (без заземления) | 4 |
