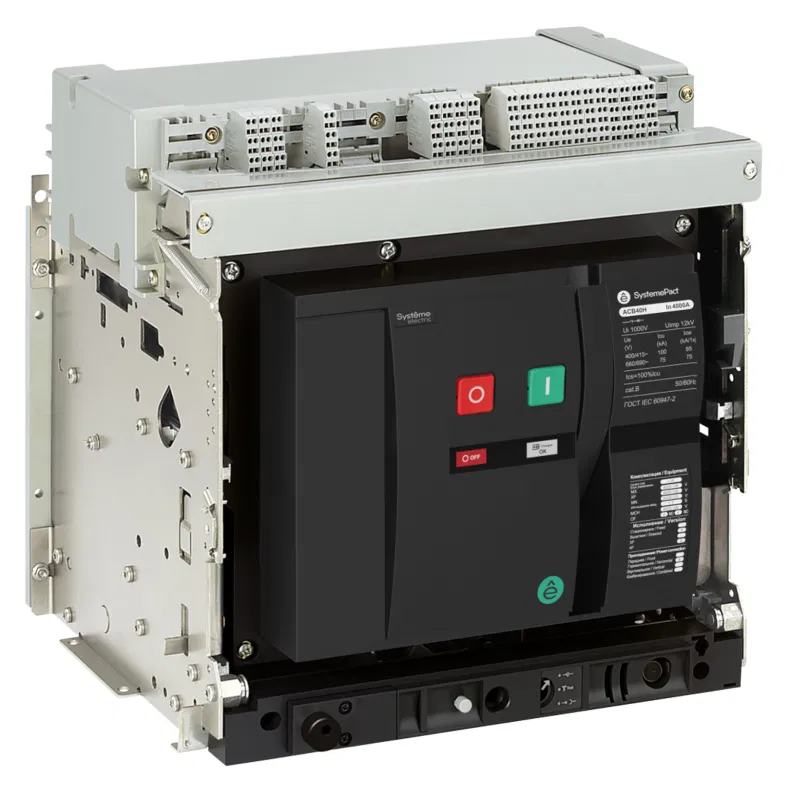

Выключатель-разъединитель воздушный 4п 1600А SystemePact ACB40HA выкатн. ГП MCH+MX+XF AC 230В SE SPA40HA164DHNN58RU Systeme Electric
Артикул: SPA40HA164DHNN58RU
ETIM: EC000216
3292527 ₽
МРЦ (с НДС):
1905030 ₽
Предзаказ
Воздушный выключатель-разъединитель серии SystemePact ACB SD предназначен для применения в сетях низкого напряжения до 690 В (AC). Аппарат применяется для рабочих включений и отключений нагрузки. Номинальные характеристики: Un (AC) = 400 В/690 В, In = 1600 А, 4P, Icw (AC-400 В) = 85 кА, Icw (AC-690 В) = 75 кА, Icm (AC-400 В) = 187 кА, Icm (AC-690 В) = 165 кА, исполнение - выкатное, присоединение - заднее горизонтальное, встроенные (AC-230 В): мотор привод МСН, катушка включения XF, независимый расцепитель MX, контакт готовности к включению PF (1 шт.), контакты положения аппарата в корзине: вкачен/выкачен/тест (по 1 шт.). Количество вспомогательных контактов состояния - 8 шт. Габаритный размер: ACB-2. ВxШxГ НЕТТО (см): 43,9х55,6х39,5. ВxШxГ БРУТТО (см): 50х55х65. Вес НЕТТО: 120 кг. Вес БРУТТО: 127 кг.
| Высота корпуса | 439 мм |
| Глубина корпуса | 395 мм |
| Исполнение в качестве главного выключателя | Нет |
| Количество вспомогательных замыкающих контактов | 8 |
| Количество вспомогательных размыкающих контактов | 8 |
| Количество полюсов | 4 |
| Конструктивное исполнение | Встроенное устройство выдвижного исполнения |
| Максимальное номинальное рабочее напряжение Ue переменного тока AC | 690 В |
| Моторный привод опционально | Да |
| Номинальное напряжение изоляции Ui | 1000 В |
| Номинальное напряжение по | 690 В |
| Номинальное напряжение с | 400 В |
| Номинальный кратковременно выдерживаемый ток Icw | 85 кА |
| Номинальный ток длительной нагрузки Iu | 1600 А |
| Реверсивное исполнение | Нет |
| С блокировкой | Нет |
| Степень защиты (IP) лицевой стороны | IP00 |
| Тип присоединения главной электрической цепи | Болтовое соединение |
| Ширина корпуса | 556 мм |
