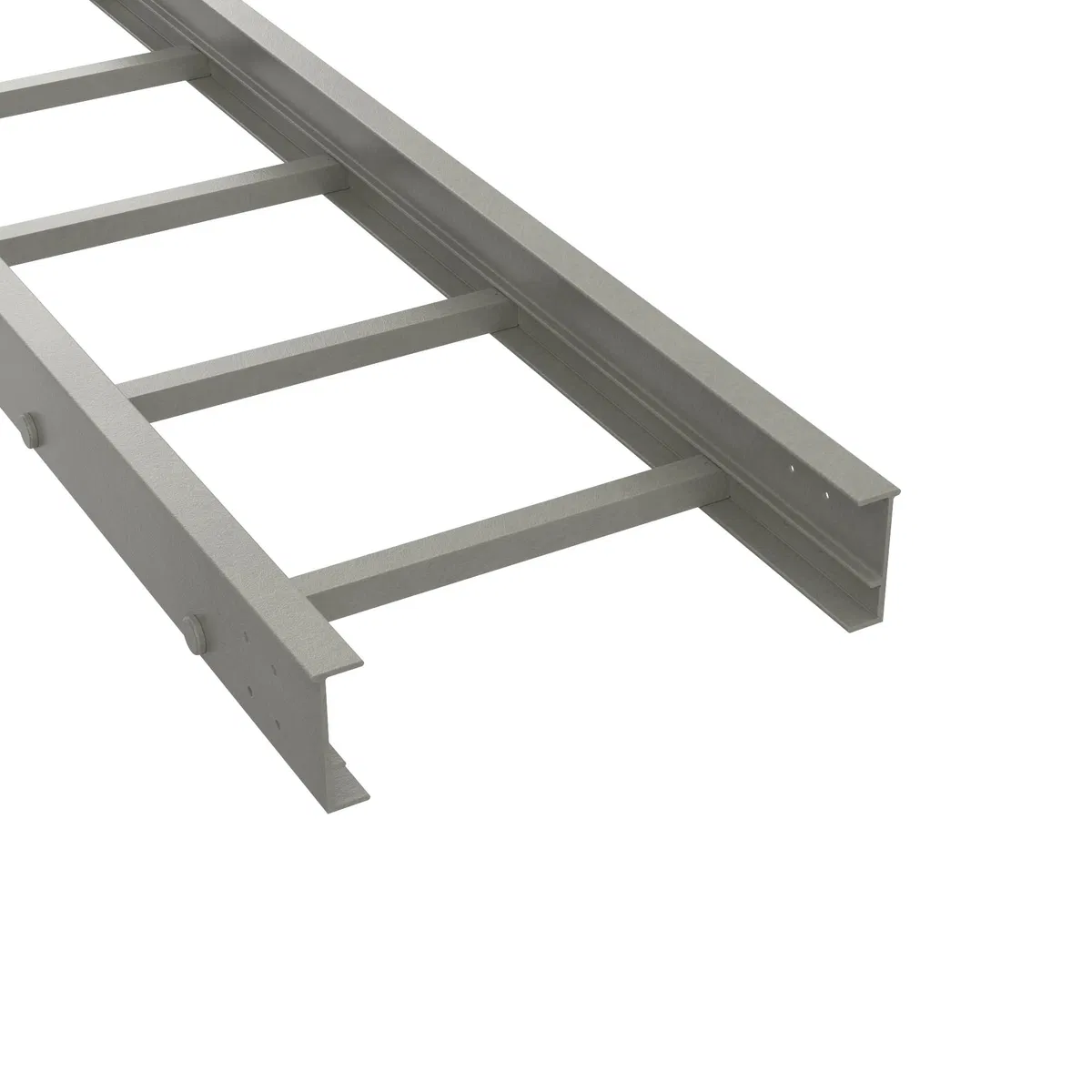

Как выбрать лоток кабельный лестничный

Ширина лотка — считайте суммарный диаметр всех кабелей + запас 20–30%. Допустимое заполнение — не более 40% сечения. Стандартный ряд: 100, 150, 200, 300, 400, 500, 600 мм.
Высота боковины — должна превышать диаметр самого крупного кабеля. Стандарт: 50, 80, 100, 150 мм.
Материал и покрытие — оцинковка Сендзимир: помещения. Горячий цинк (HDZ): улица и агрессивные среды. Нержавейка: пищевые производства, химия. Алюминий: там, где критична масса.
Шаг поперечин — стандарт 250 мм; для тонких кабелей, которые провисают, — 150 мм.
Совместимость аксессуаров — угловые секции, соединители, крышки и ответвители должны быть той же серии. Размеры монтажных отверстий у разных серий могут отличаться.

Часто задаваемые вопросы

Чем лестничный лоток отличается от перфорированного?

Лестничный лоток рассчитан на тяжёлые силовые кабели: открытая конструкция даёт лучшую вентиляцию и удобный доступ при обслуживании. Перфорированный лоток предпочтительнее для слаботочных, сигнальных и оптических кабелей в закрытых помещениях — меньше пыли на кабелях.

Можно ли прокладывать силовые и слаботочные кабели в одном лотке?

Нет. По ПУЭ силовые и слаботочные (связь, сигнализация, охрана) кабели прокладываются в отдельных лотках или с металлической разделительной перегородкой. Совместная прокладка создаёт электромагнитные помехи и нарушает нормативы.

Как рассчитать нужную ширину лотка?

Сложите внешние диаметры всех кабелей трассы, умножьте на коэффициент 1,2–1,3 (запас). Полученное значение — минимальная ширина. При многорядной укладке учитывайте высоту боковины. Лоток нельзя заполнять более чем на 40% полезного сечения по ПУЭ.

Какое покрытие выбрать для наружной прокладки?

Для улицы — только горячее цинкование (HDZ): слой цинка 50–85 мкм против 10–18 мкм у Сендзимира обеспечивает срок службы 15–25 лет. Оцинковка Сендзимир для улицы рассчитана на 3–5 лет, после чего лоток ржавеет. Для особо агрессивных сред (пищевые, химические) — нержавеющая сталь.

Нужна ли крышка на лестничный лоток?

В сухих промышленных помещениях — не обязательна. При наружной прокладке, в запылённых и влажных зонах крышка защищает кабели от механических повреждений, загрязнений и воды. Для горизонтальных участков на улице крышка настоятельно рекомендуется.
